株式会社Standard

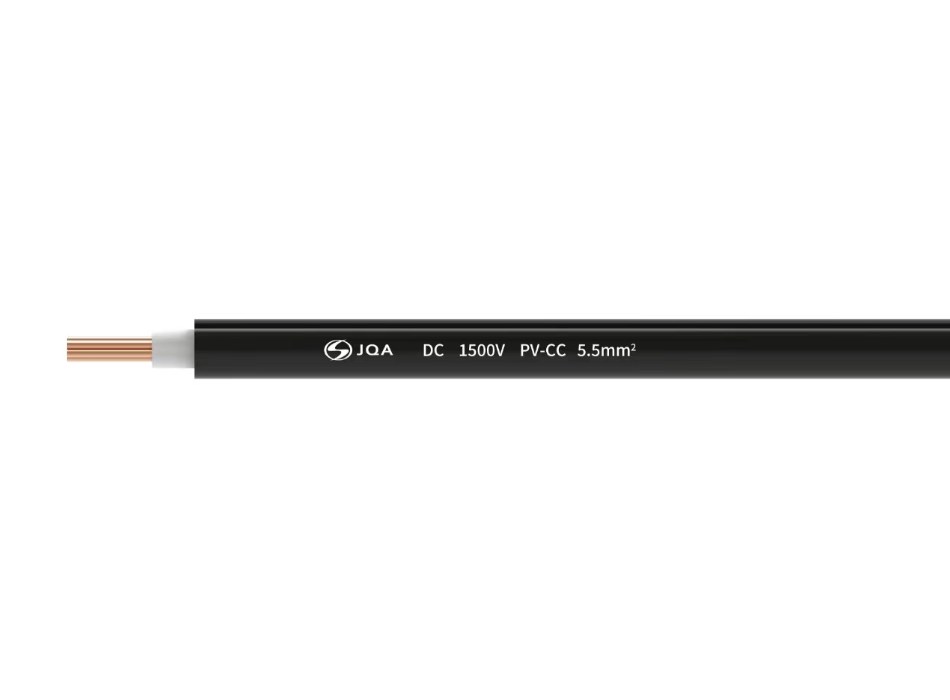

1500V PVケーブル 5.5SQ 1,000m巻【黒】

1500V PVケーブル 5.5SQ 1,000m巻【黒】

¥118,000 JPY
¥118,000 JPY
セール 売り切れ
表示価格は混載便送料を含む税抜金額です。決済時に消費税10%を加算いたします。
但し、北海道・沖縄・その他離島などへお届けの場合は、ご注文後に追加送料を別途ご連絡いたします。
1. Construction 構造 PV-CC 5.50mm²
Rated Voltage 定格電圧 1500V DC
Conductor 導体 Cross-sectional Area(mm²) 断面積 5.50
Material材質 Stranded Bare Copper 撚銅線の線
Cond.Size導体サイズ 7/（1.00+0.020）
Strangded OD(mm)撚り外径 3.00
Insulation 絶縁 Material 材質 XLPE
Min.Thickness（mm）最小厚み 0.53
Min. Average Thickness（mm）公称厚み 0.70
OD(mm) 外径 4.40
Color 色 White 白
Jacket シース Material 材質 XLPE
Min.Thickness（mm）最小厚み 0.89
Min. Average Thickness（mm）公称厚み 1.16
OD(mm) 外径 6.80±0.30
Color 色 Black 黒
2. Physical Properties 物理性能
Item 項目 Specification 詳細 Inner Layer絶縁 Outer Layer シース
Elongation 伸び率 Un-aged ≥125% ≥125%
Strength 引張力 ≥6.5Mpa ≥8Mpa
O-zone resistance at complete cable 耐オゾン試験 IEC 60811-1-2 No cracking クラックなし
Inner layer cold bending test 絶縁冷曲げ試験 JIS C3600-1-4 No cracking クラックなし
Environmental test 環境試験 JIS K7350-1,2 PASS 合格
Flame test 難燃試験 JIS C3665-1-2 PASS 合格
3.Electrical Properties 電気性能
Item 項目 Specification 詳細
Insulation resistance AT 20℃ 20℃時の絶縁電気抵抗値 ≥1000MΩ.Km
Conductor Resistance AT 20℃ 20℃時の導体電気抵抗値 ≤3.33Ω/km
Dielectric-withstand test 耐圧試験 6500VAC/5min
Spark test スパーク試験 10000VAC
