600V CVT 150SQ 切り売り
600V CVT 150SQ 切り売り
JIS規格準拠

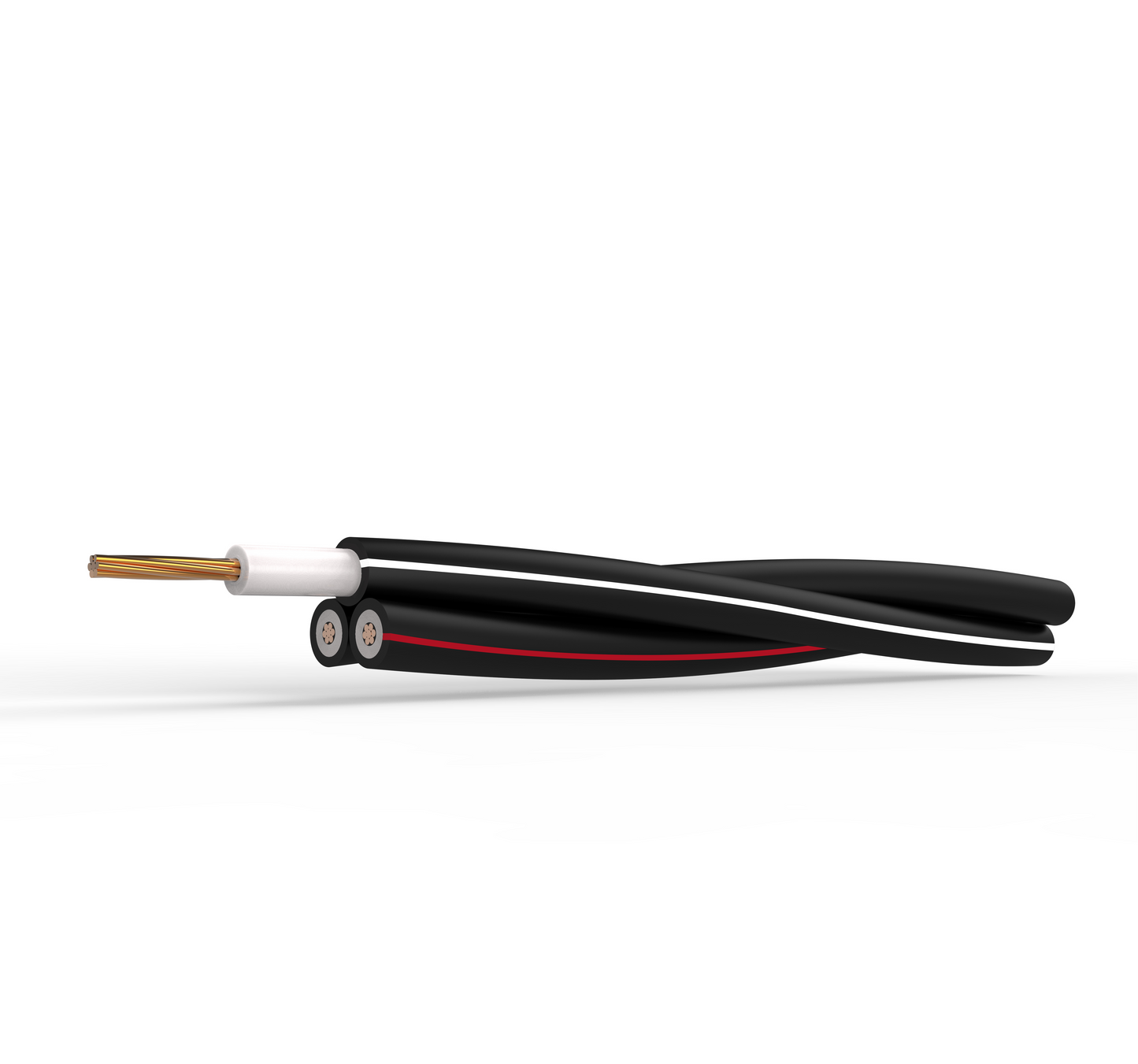

600Vの単心CVケーブルを3条より合わせたトリプレックス形ケーブル。
※共通画像を使用しています。
製品特長
600Vの単心CVケーブルを3条より合わせたトリプレックス形ケーブル。
製品仕様
| 線芯数 | 3 |
|---|---|
| 公称断面積mm2 | 150 |
| 構成本／mm または形状 | 円形圧縮 |
| 外径mm | 14.7 |
| 絶縁体厚さmm | 2.0 |
| シース厚さmm | 1.5 |
| 線心外径(約）mm | 22.0 |
| 仕上外径(約）mm | 47.0 |
| 導体抵抗（20°c）Ω/km | 0.124 |
| 絕縁抵抗MΩ.km | 1500 |
| 耐電圧(AC） | 3000 |
| 概算質量(Kg/Km) | 4450 |
| 許容電流 周囲温度 40°c （1条）(A) |
380 |
※単心3個よりの許容電流は、三相3線式に適用する。単相3線式は、単心2個よりの値をとる。
構造
| 導体 | JIS C 3102 に準じた電気用軟銅線による円形より線、円形圧縮より線 |
|---|---|
| セパレータ | 導体の上には適切なセパレータを施す場合がある |
| 絶縁体 | 架橋ポリエチレン 平均厚さ：付表の値の 90%以上 最小厚さ：付表の値の 80%以上 |
| シース | ビニル 色：黒 平均厚さ：付表の値の 90%以上 最小厚さ：付表の値の 85%以上 |
| 線心の識別 | シース上のストレートマークの色による 3心：黒・白・赤 |
| 線心のより合せ | 所要線心数をより合わせる |
