600V CVT 60SQ 切り売り
600V CVT 60SQ 切り売り
JIS規格準拠/JET認証

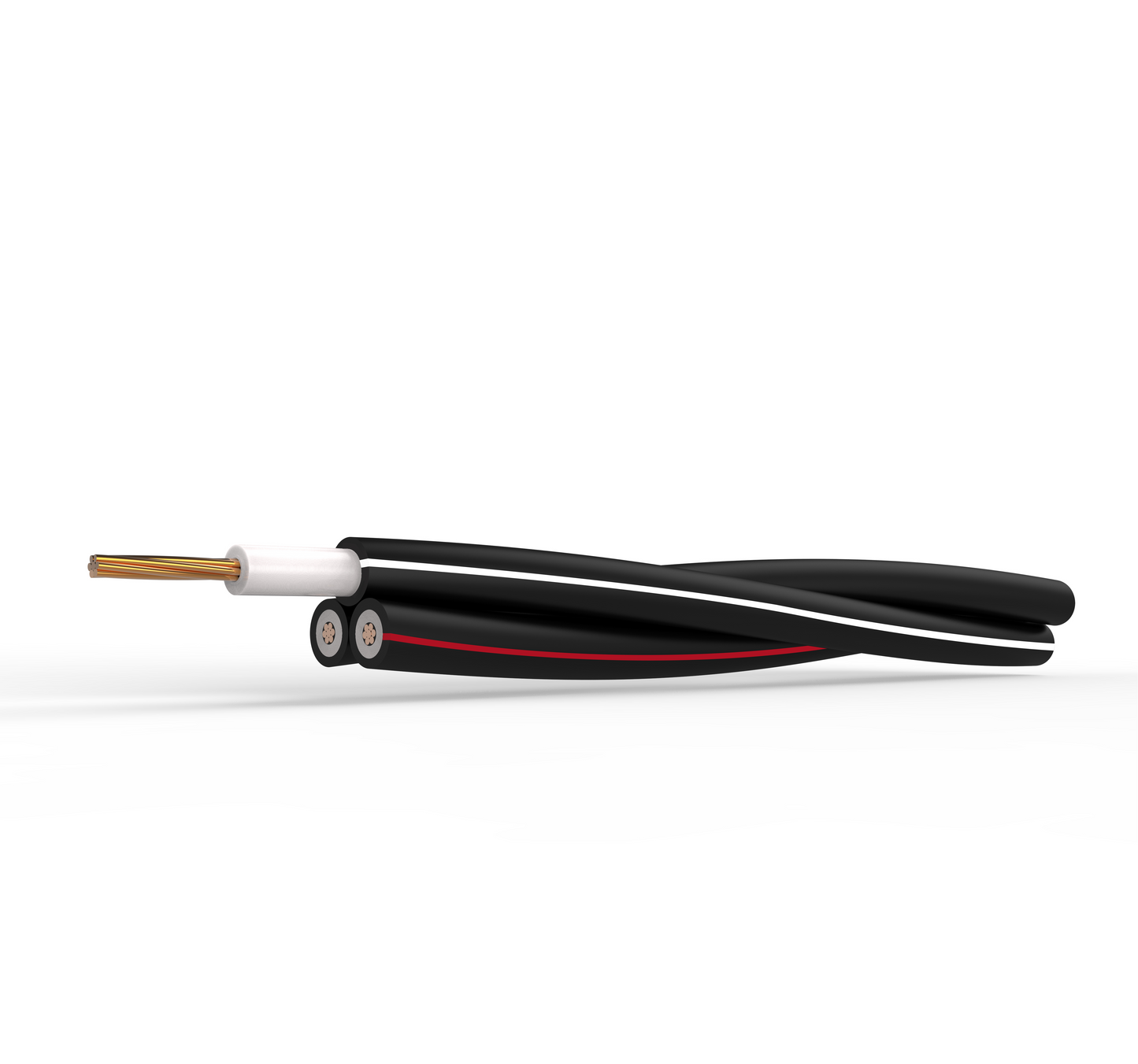

600Vの単心CVケーブルを3条より合わせたトリプレックス形ケーブル。
※共通画像を使用しています。
製品特長
600Vの単心CVケーブルを3条より合わせたトリプレックス形ケーブル。
製品仕様
| 線芯数 | 3 |
|---|---|
| 公称断面積mm2 | 60 |
| 構成本／mm または形状 | 円形圧縮 |
| 外径mm | 9.3 |
| 絶縁体厚さmm | 1.5 |
| シース厚さmm | 1.5 |
| 線心外径(約）mm | 15.1 |
| 仕上外径(約）mm | 32.5 |
| 導体抵抗（20°c）Ω/km | 0.311 |
| 絕縁抵抗MΩ.km | 1500 |
| 耐電圧(AC） | 2500 |
| 概算質量(Kg/Km) | 1890 |
| 許容電流 周囲温度 40°c （1条）(A) |
210 |
※単心3個よりの許容電流は、三相3線式に適用する。単相3線式は、単心2個よりの値をとる。
構造
| 導体 | JIS C 3102 に準じた電気用軟銅線による円形より線、円形圧縮より線 |
|---|---|
| セパレータ | 導体の上には適切なセパレータを施す場合がある |
| 絶縁体 | 架橋ポリエチレン 平均厚さ：付表の値の 90%以上 最小厚さ：付表の値の 80%以上 |
| シース | ビニル 色：黒 平均厚さ：付表の値の 90%以上 最小厚さ：付表の値の 85%以上 |
| 線心の識別 | シース上のストレートマークの色による 3心：黒・白・赤 |
| 線心のより合せ | 所要線心数をより合わせる |
お見積もり対応商品
この商品はお見積もり対応商品となります。
購入ご希望の際は大変お手数ですが、こちらのフォームに
ご希望商品・数量・納品場所・納期などをご記入のうえお問合せください。
